Пост по заданиям четвертой главы ПСМ-2023: ищу системное мышление у окружающих.
Есть ощущение, что постоянное соскальзывание вниз, в обсуждение деталей реализации системы - характерная манера поведения и для меня, и для большинства инженеров в отрасли, где я работаю.
Беру пример технического задания от заказчика из выполненного проекта. Речь идет о подсистеме системы управления - операторной. Вырезка из документа объема работ с несущественными корректировками:
- Оборудование центральной операторной системы "Арго" устанавливается в предоставленном подрядчиком помещении, полностью оснащенном системами кондиционирования воздуха, и представляет собой отдельно функционирующую единицу.
- Контейнер операторной оснащается системами пожарной сигнализации и противопожарной защиты.
- Контейнер оснащается системами внутреннего электропитания, освещения и сетевыми подключениями в объеме, обеспечивающем работу всего оборудования системы "Арго" и дополнительной оргтехники.
- Подрядчику следует предусмотреть все внешние подключения, необходимые для интеграции, монтажа и пусконаладки систем.
- Все системы, устанавливаемые в операторной, предварительно проходят заводские приемочные испытания для демонстрации работоспособности, целостности и технических характеристик.
- После установки на месте проведения работ и пусконаладки контейнер операторной проходит приемочные испытания на площадке.
- Контейнер операторной будет расположен у основания мачты связи на фундаменте, устроенном другими сторонами, с размерами, соответствующими размерам и конструкции контейнера, поставляемого подрядчиком.
- Панели управления, находящиеся в операторной, состоят из:
- Двух эргономичных, многоэкранных панелей управления операторов, с которых операторы могут управлять и следить за всеми получаемыми данными и сообщениями.
- В панелях управления размещается все сопутствующее оборудование и дисплеи пользователя (оператора).
- Трех автономных 55-дюймовых или других рекомендованных настенных дисплеев высокой четкости, для отображения дополнительной информации. Все данные, можно дублировать с панели управления оператора на настенные дисплеи. Все дисплеи должны быть взаимозаменяемы.
- Системное программное обеспечение для сбора, контроля и управления всеми поступающими сообщениями, данными наблюдений, данными датчиков подлежит поставке в виде полностью интегрированной / комплексной системы с человеко-машинным интерфейсом (ЧМИ) или его аналогом.
- Вся комплексная система обеспечивается функцией записи данных для анализа предыдущих данных.
Пробую разложить наше представление в первом приближении в табличной форме.
| Концепции / Источники знаний | Характеристики из ТЗ | Характеристики из концепций систем в окружении | Предложенные нами архитектурные характеристики | Предложенные нами описания |
|---|---|---|---|---|
| Концепция использования | - Автономный контейнер операторной; - Интерфейсные модули для подключения коммуникаций и электропитания. |
- Работа 24/7 c марта по ноябрь. | - Мобильность: транспортировка по автомобильным дорогам без спец.разрешений. | - Система контроля доступа (как интерфейс доступа агентов). |
| Концепция системы | - Как минимум два рабочих места операторов; - Место для трех настенных дисплеев; - Системы кондиционирования, пожарной сигнализации и пожаротушения. |
- Список активного оборудования: рабочих станций, трансмиттеров, клавиатур. | - Вписываемость / installability; - Возможность замены / replaceability. |
- Стальной каркас, стены с утеплением; - Тамбур; - Имеется система освещения; - Имеется система отопления; - Ограничения по микроклимату производственных помещений согласно санитарным нормам; - Два телекоммуникационных шкафа. |
Как видно, непосредственно ТЗ описывает иносказательно и между строк. Повторюсь - для моей работы это скорее правило, чем исключение.
Таблица получается интересной, но это все же ретроспектива по выполненному проекту. Задним умом все выглядит проще и логичнее, а все шишки уже набиты. Следующий шаг - попробовать такой паттерн мышления на проекте новом.

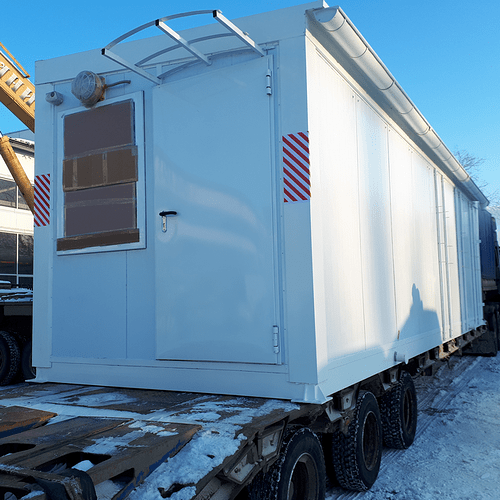

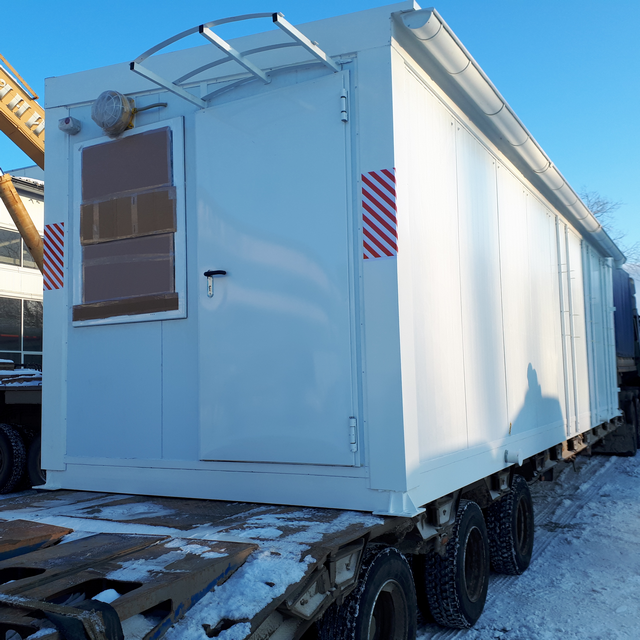

Реализация системы: транспортировка на место эксплуатации
